Nano VNA 사용법 (2)

<목차>
1.VNA
2. Nano VNA 스크린
3. 디스플레이 변경
   3.1 트레이스 지정하기
   3.2 포맷 변경하기
   3.3 채널 변경하기
4. 주파수 범위 설정
5. SOLT 캘리브레이션
6. 실측정 예시
7. 마치며2. Nano VNA 스크린







2. Nano VNA 스크린

추적 상태 예시

S11 LOGMAG 10dB / -0.01dB

- 측정 채널: S11
- 형식: LOGMAG
- 스케일:  10dB
- 현재 값:  -0.01dB



3. 디스플레이 변경

3.1 트레이스 지정하기

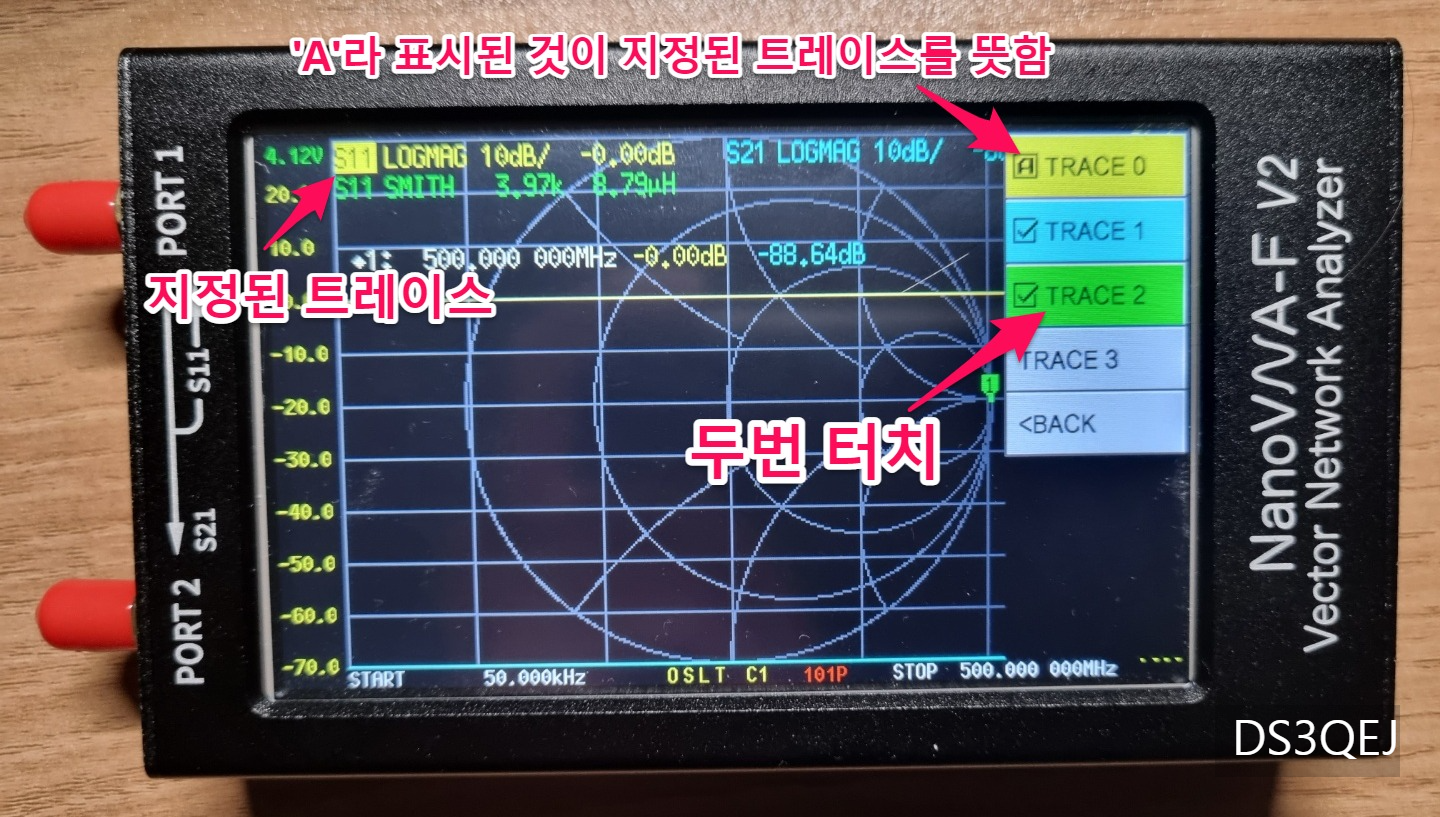

DISPLAY 터치

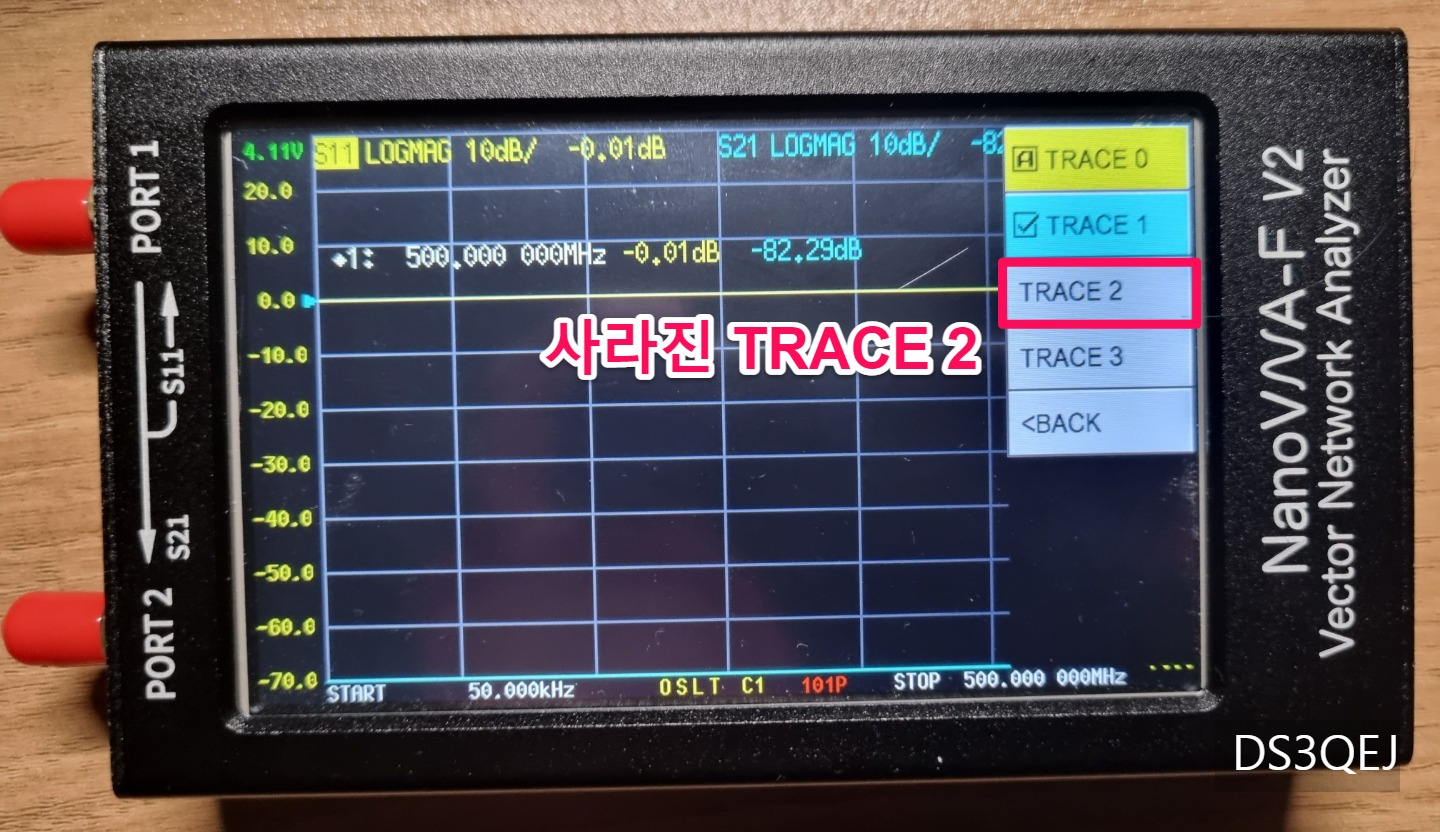

TRACE 2를 없앱니다

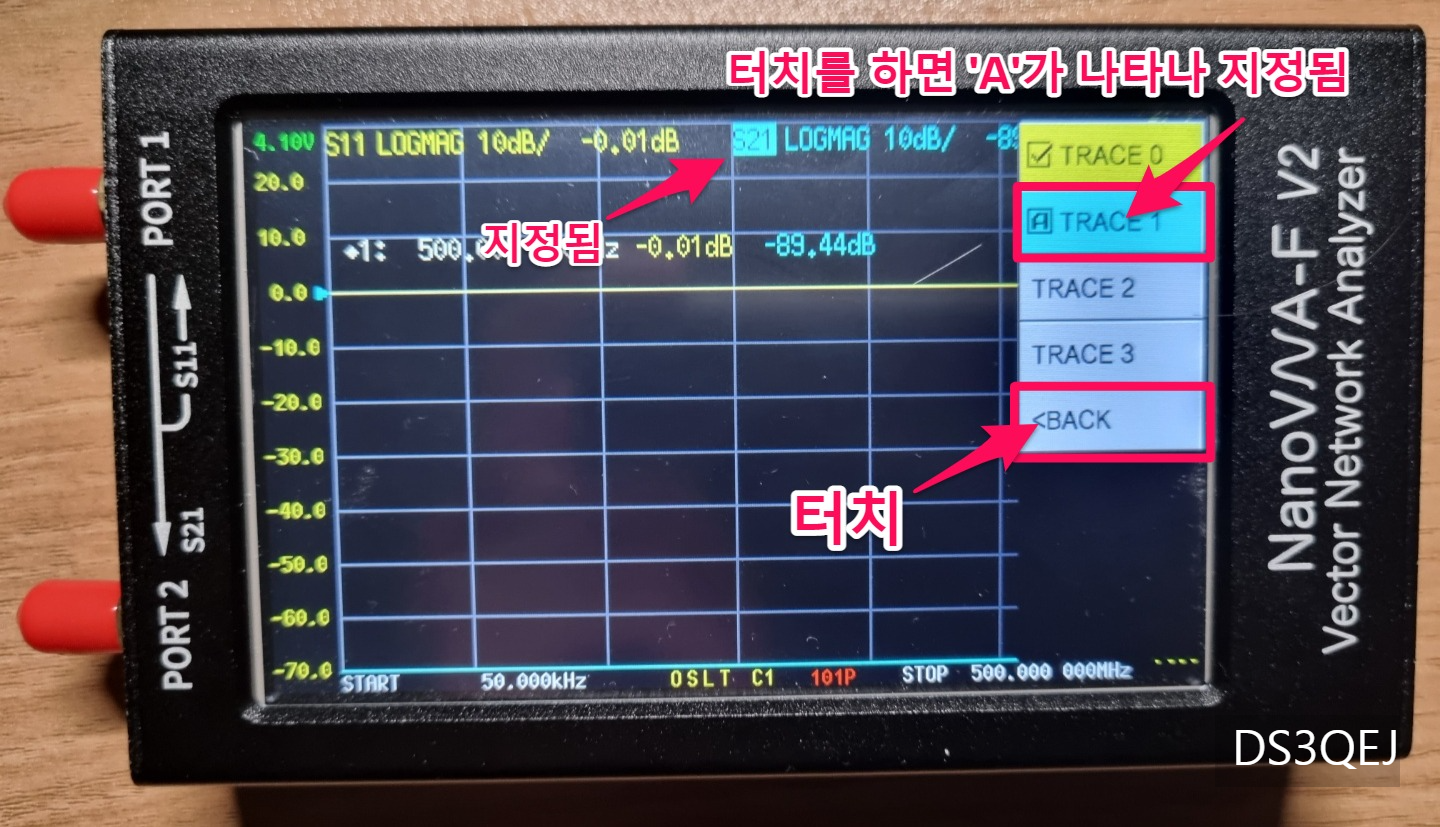

TRACE1을 지정합니다

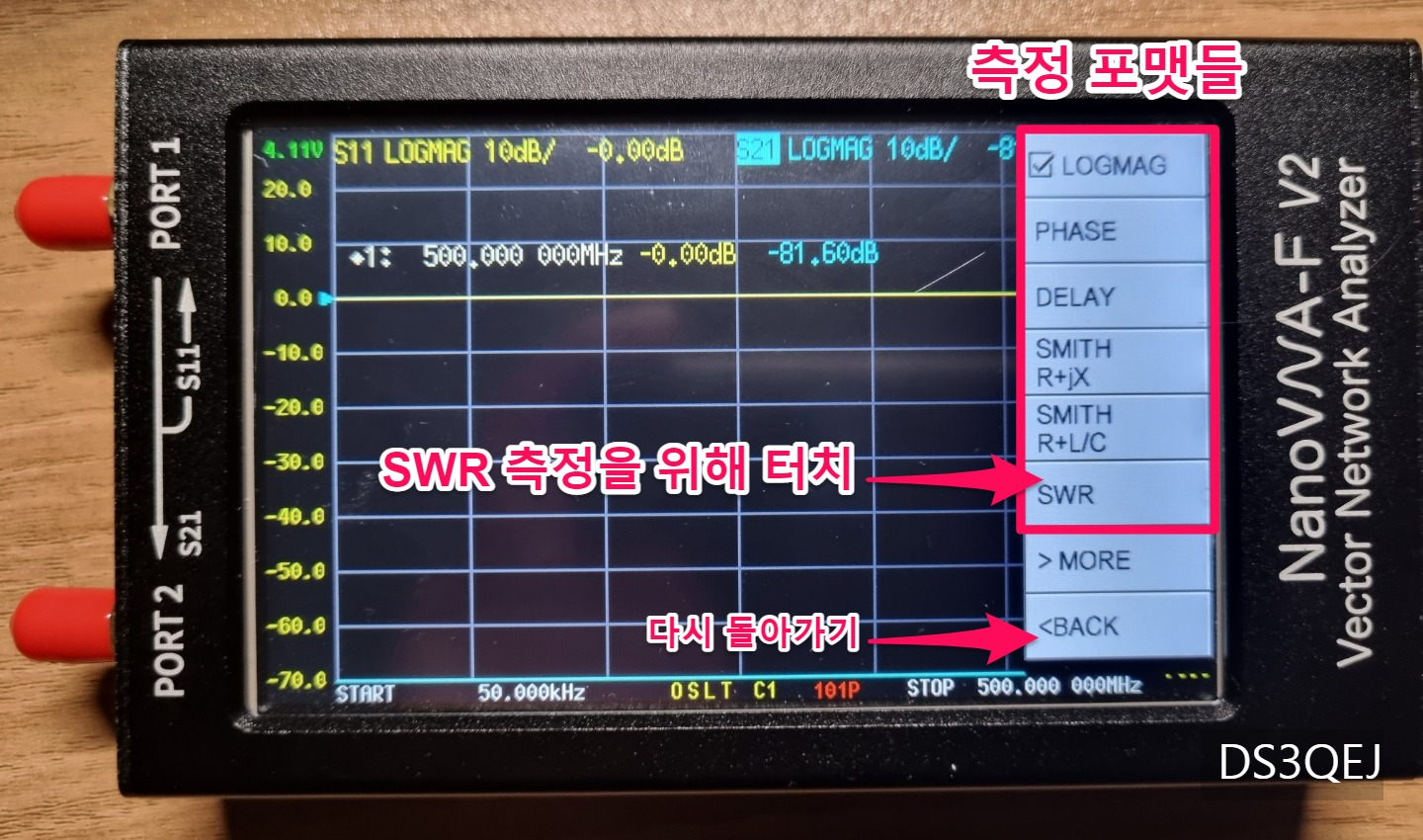

3.2 포맷 변경하기

SWR로 포맷을 변경합니다

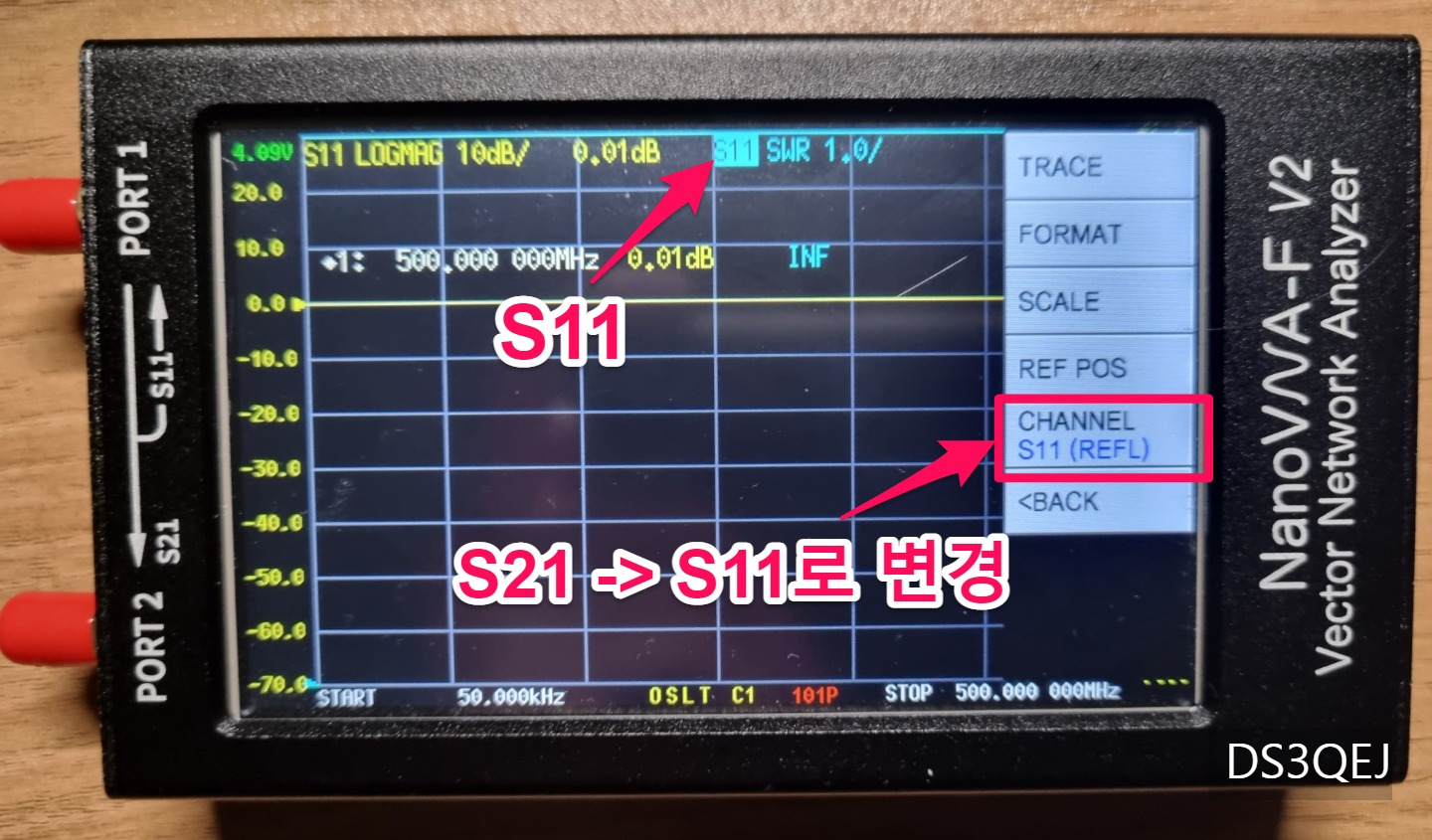

3.3 채널 변경하기

S21 -> S11 채널 변경









4. 주파수 범위 설정

Nano VNA의 포인트의 개수는 101개이므로 정확한 측정을 위해 캘리브레이션 전에 주파수를 범위를 미리 지정하는 것이 좋습니다.

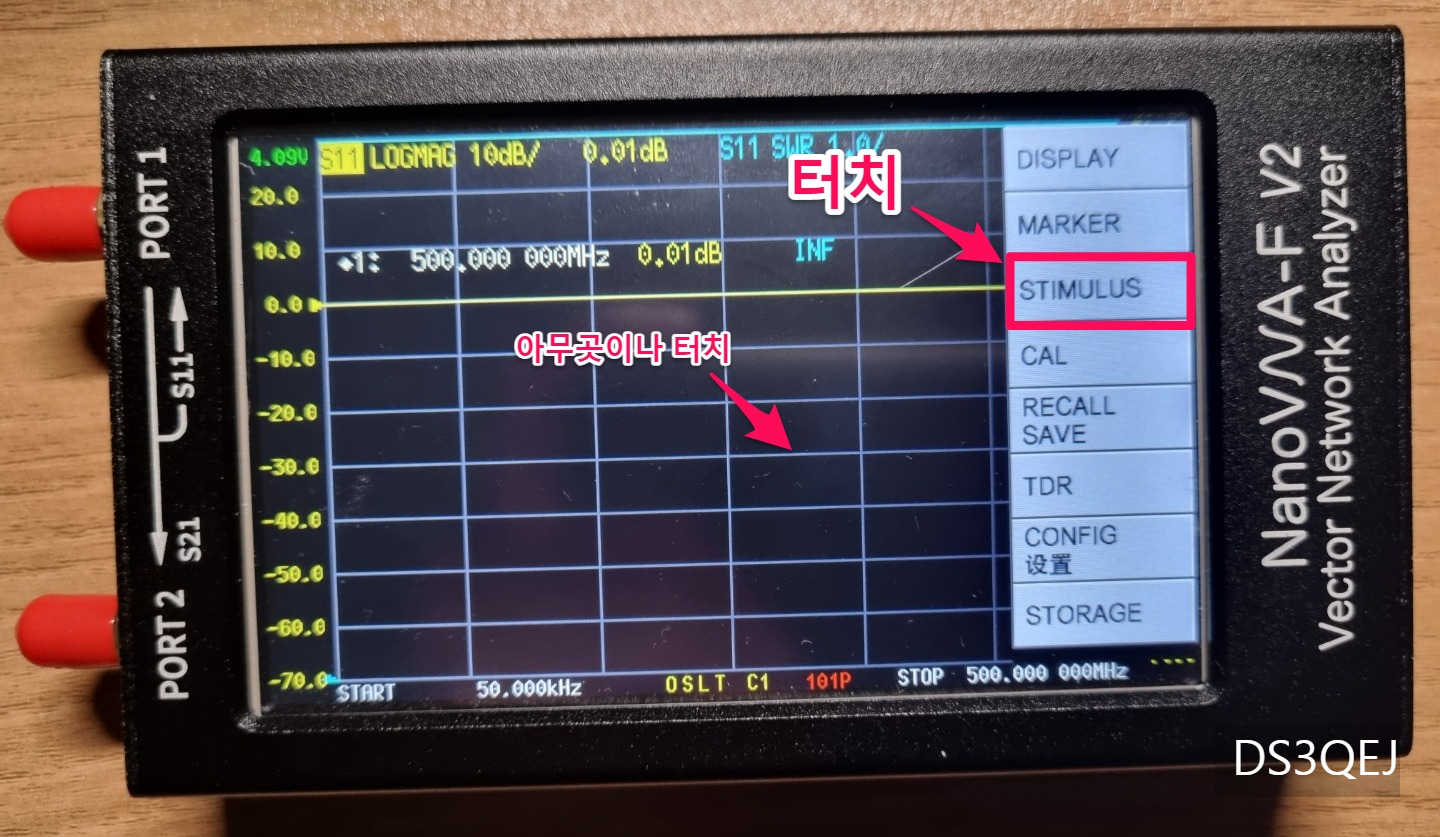

주파수를 변경해봅시다

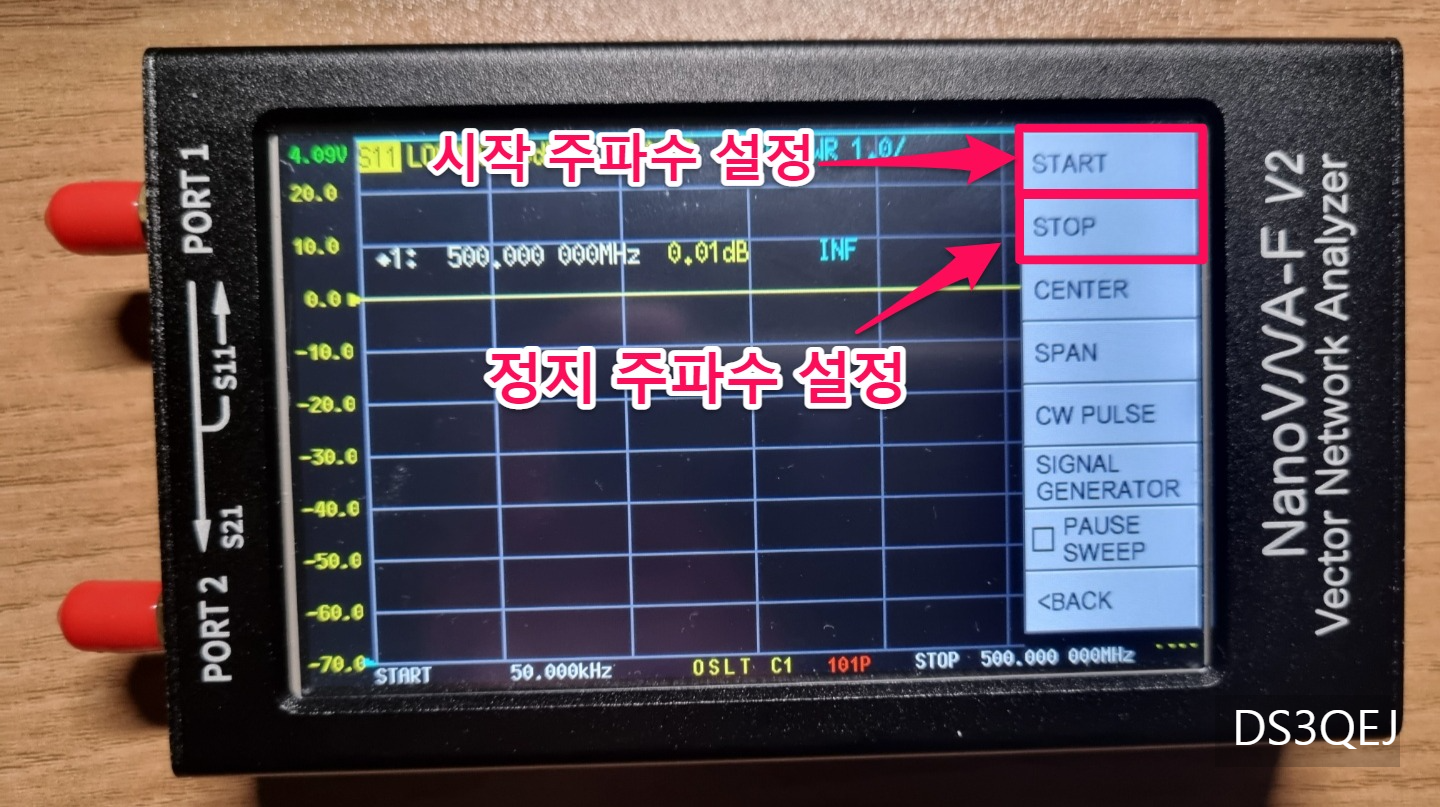

시작 주파수와 정지 주파수를 설정합니다

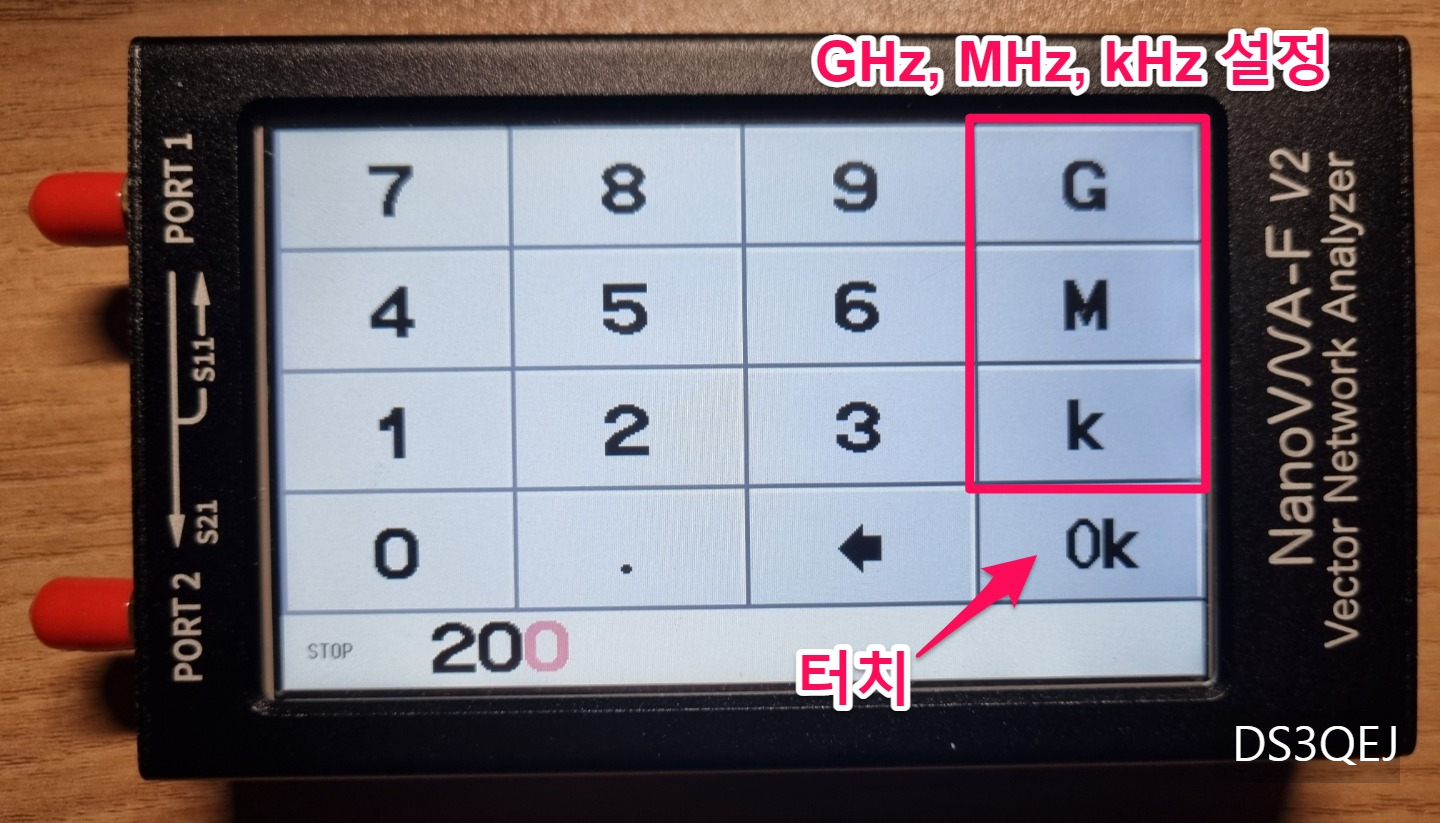

숫자를 입력합니다

시작 주파수와 정지 주파수가 설정되었습니다



다음 글에선 캘리브레이션(교정) 방법에 대해서 적어보겠습니다.
