3. WSJT-X 사용하기
3.1 시계 맞추기
정확한 타이밍은 FT8에서 매우 중요합니다.
컴퓨터 시계가 1초 이상 다르면 FT8 교신을 하는데에 지장이 갈 수 있습니다.
WSJT-X를 사용하기 전에 시계를 맞추도록 합니다.
밑의 링크로 들어가셔서
시계가 정확하다고 하면 괜찮은 것입니다.
Check if you have the exact time, and what time it is in any time zone on https://time.is/ !
time.is
FT8 신호에는 고유 동기화 시퀀스가 있으므로 1초 이내의 정확도면 충분하다고 합니다.
만약 1초 이상으로 다르다! 하시면
밑의 링크의 소프트웨어를 다운 받으시면 됩니다.
NetTime - Network Time Synchronization Tool
NetTime NetTime is a Simple Network Time Protocol (SNTP) client for Windows 95/98/Me/NT/2000/XP/Vista/7/8/10 and Server 2003/2008/2012/2016. (32 bit and 64 bit operating systems are both supported) If you're looking for a program to keep your system time a
www.timesynctool.com
소프트웨어가 실행되면 곧바로 0.9초 빠른 것을 바로 잡아줍니다.
Setting에 가서
원래 12시간마다 업데이트가 기본 설정인데 15분마다로 바꾸었습니다.
다시 time.is 사이트로 들어가보니 시계가 정확하다고 합니다.
3.2 WSJT-X 설치
WSJT-X 설치 페이지에 들어갑니다.
https://wsjt.sourceforge.io/wsjtx.html
WSJT Home Page
Candidate release: WSJT-X 2.7.0-rc3 Candidate releases are intended for beta testers: individuals interested in testing the program's new features and providing feedback to the WSJT Development Team. The candidate release for WSJT-X 2.7.0 introduces a
wsjt.sourceforge.io
저는 윈도우를 써서 윈도우 버전을 설치하였습니다.
다음 다음 누르고 설치를 진행하면
다음과 같은 WSJT-X 실행화면이 뜹니다.
3.3 WSJT-X 설정
File -> Settings 를 클릭합니다.
F2 눌러도 됨.
3.3.1 General
(1) Station Details
My Call에 자신의 콜사인을 입력하고 My Grid에는 6자리 그리드 값을 넣어줍니다.
+
그리드 스퀘어는
https://www.voacap.com/qth.html 사이트에 들어가서 지도에서 무선국의 위치에 마우스 포인터를 대면 위쪽 Maidenhead Grid Locator 옆에 쓰여있습니다. 6자리 값을 My Grid에 적으면 됩니다.
(2) Display, Behavior
이 부분은 WSJT-X 프로그램을 사용하시면서 의미를 이해하실 수 있을 것입니다.
제가 체크한 것은
Display distance in miles: (km 단위로 볼 것이니 mile은 ㄴㄴ)
Tx messages to Rx frequency window: Rx frequency 창에 Tx를 했을 때 메시지가 뜨도록 함
Show DXCC, grid, and worked-before status: DXCC, 그리드, 교신을 했었는지에 대해 보여줌
(Double-click on call sets Tx enable: 더블 클릭을 하면 신호를 송신하는 기능인데, 자칫 잘못하면 실수;를 할 수 있으니 저는 체크 해제하였습니다)
Disable Tx after sending 73: 73을 보내고 나서 굳이 Tx를 할 필요가 없음
Calling CQ forces Call 1st: CQ를 냈는데 첫번째로 응답한 국과 교신
Allow Tx frequency changes while transmitting: 신호를 내보내는 동안 송신 주파수를 바꿀 수 있도록 함
(3) Tx watchdog
CQ를 내었는데 Tx watchdog가 6분이라면 6분까지만 CQ를 낸다는 뜻입니다. (중간에 응답하는 국이 있으면 교신 ㄱㄱ)
6분이 지나면 Tx, 즉 CQ를 종료합니다.
3.3.2 Radio
(1) Rig: 본인이 사용하는 리그를 고르시면 됩니다.
(2) CAT Control
Serial Port가 무엇인지 알려면
윈도우의 경우 장치관리자에 가서 리그와 연결했을 때 Serial Port가 무엇인지 확인을 하시면 됩니다.
나머지(BaudRate ~ Split Operation) 설정 부분은 리그 종류에 따라서 다 다릅니다.

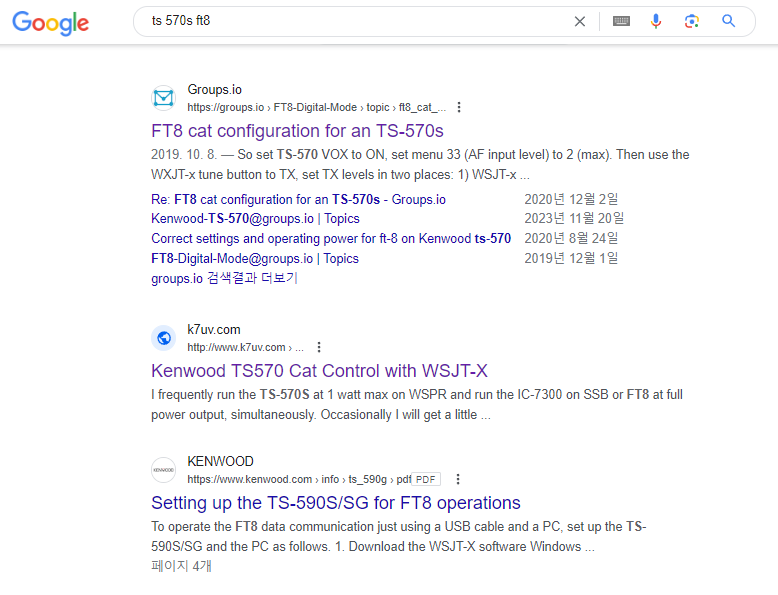

따라서 구글링을 통해 리그에 알맞은 값을 설정하셔야 합니다.. (이 부분에서 꽤 힘들었음)
(3) Test CAT, Test PTT
올바른 설정을 하여
Test CAT 버튼을 눌렀을 때 녹색이 나오고, Test PTT 버튼을 눌렀을 때 빨간색이 나오면
리그와 WSJT-X가 연결이 잘 된 것입니다.
일단, 그 이전에 오디오를 먼저 설정합니다.
3.3.3 Audio
사운드카드로부터 신호가 PC의 마이크로 입력이 되고(Input) 스피커로부터 신호가 출력됩니다(Output).
마이크와 스피커는 똑같이 장치관리자를 통해 사운드카드가 연결될 때를 보면 됩니다.
+ 마이크를 통한 신호입력이 잘 안 될 경우
저렇게 신호 입력이 되지 않는다면
제어판 -> 소리 -> [녹음] 에서
사운드카드로 사용하는 마이크에 오른쪽 마우스를 클릭하여 기본 장치로 만듭니다.
그 후 속성 창으로 들어가서
[수준] 에서 마이크의 볼륨을 적정한 값으로 설정
(볼륨이 너무 커서 dB 바가 붉은색으로 나오면 안됩니다)
[고급] 에서 신호 향상의 '오디오 향상 사용'을 체크 해제합니다.
