AC 전원 설정과
AC Analysis 시뮬레이션 방법에 대해 알아봅니다.
먼저 다음과 같은 회로를 그립니다.
회로를 그리는 방법은 밑 링크의 글을 보시면 됩니다.
AC 전원 설정
위의 회로에서 V1을 AC 전원으로 설정해보겠습니다.

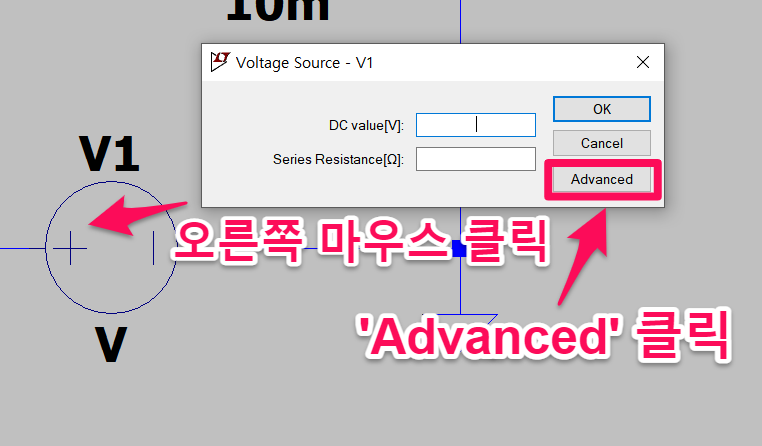

V1을 오른쪽 마우스 클릭 후 창에서 Advanced를 클릭합니다.
< PULSE >
Pulse(구형파) 신호를 주기 위해서 다음과 같이 진행합니다.
V initial: 시작 전압(off 전압)
V on: on이 될 때 전압
T delay: 출력 지연시간
T rise: on이 될 때까지 걸리는 시간
T fall: off 될 때까지 걸리는 시간
T on: on인 시간
T period: 주기
Ncycles: 사이클 수

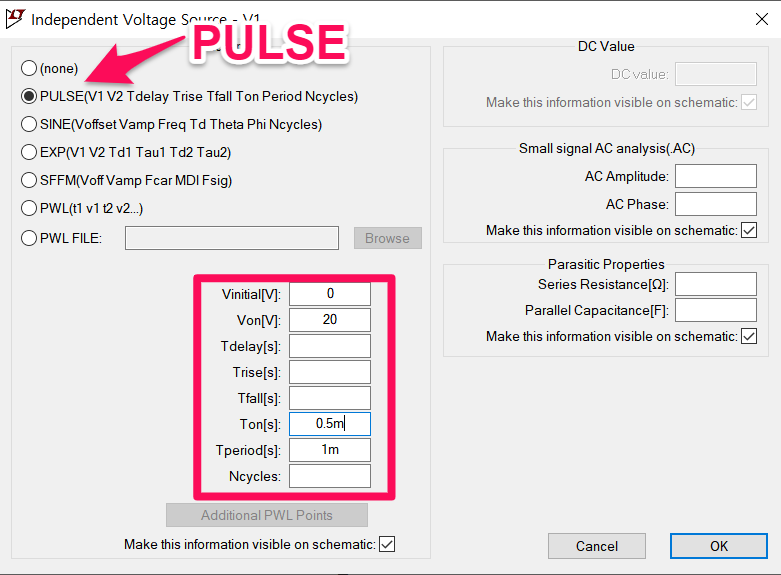

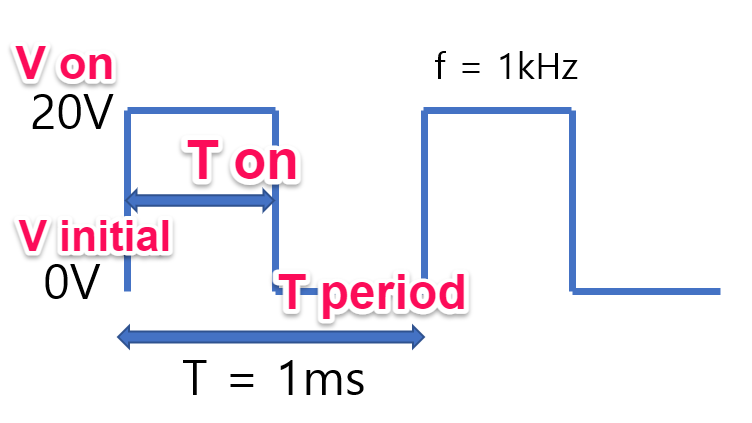

위와 같은 Pulse 신호를 설정합니다.
V inital: 0
V on: 20
T on: 0.5m
T period: 1m

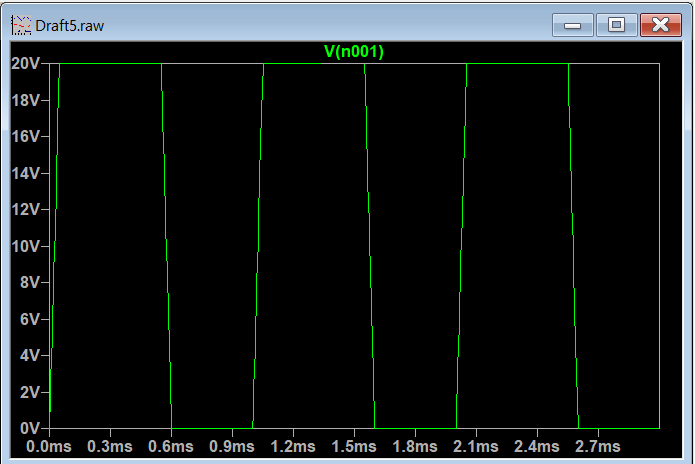

Transient, stop time: 3m 으로 시뮬레이션한 결과입니다.
< SINE >
Sine(정현파) 신호를 주기 위해서 다음과 같이 진행합니다.
DC offset: 직류 성분 전압
Amplitude: 진폭
Freq: 주파수
T delay: 출력 지연시간
Theta: 출력 감쇠 속도
Phi: 시작 위상 (0이 아닐 때)
Ncycles: 사이클 수

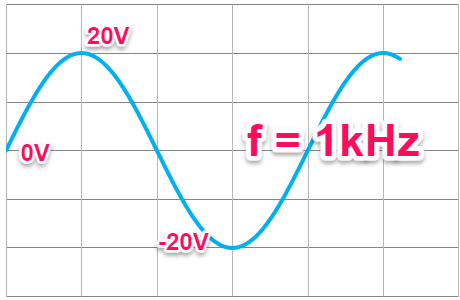

위와 같은 Sine 신호를 설정합니다.
DC offset: 0
Amplitude: 20
Freq: 1k
Transient, stop time: 3m 으로 시뮬레이션한 결과입니다.
Exponential 신호를 설정하는 방법은 밑 링크의 사이트를 참조하세요.
AC Analysis(.ac)
위의 회로도에서 V1의 AC 전원 주파수를 100Hz에서 100kHz 스윕해봅니다.
V1을 오른쪽 마우스 클릭 후 창에서 Advanced를 클릭합니다.

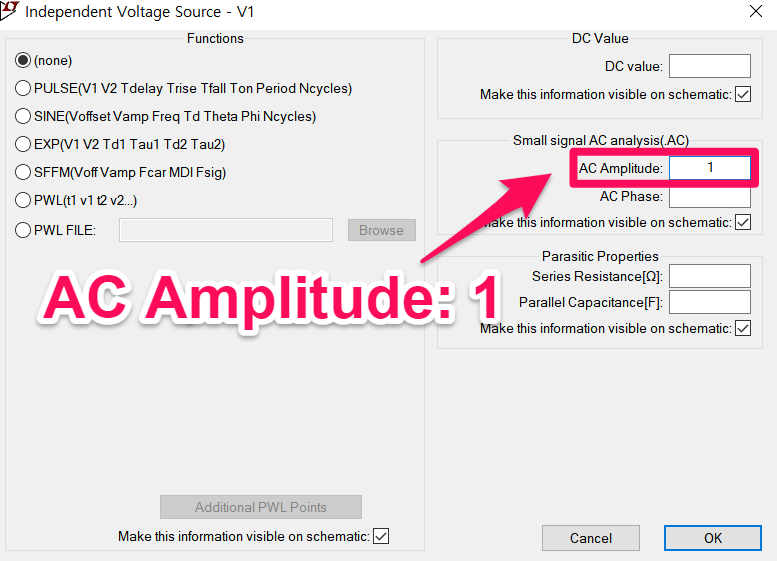

AC Amplitude: 1
위와 같이 설정하고 OK
Type of sweep: Octave
Number of points per octave: 100
Start frequency: 100
Stop frequency: 100k
.ac oct 100 100 100k

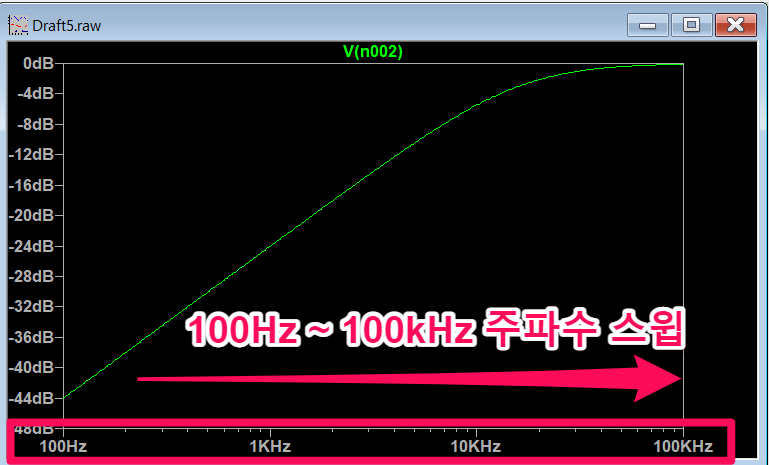

100Hz부터 100kHz까지 주파수가 스윕된 L1의 전압을 나타낸 플롯입니다.
주파수 증가 -> X(L1) 증가 -> V(L1) 증가
마치며..
회로 시뮬레이션 툴을 잘만 사용하면 많은 이득을 보실 수 있을 것입니다.
실제 회로를 구성하기 전 삽질을 면하게 해주고,
부품 값을 쉽게 변경해서 어떤 출력이 나오는지 등 회로 실험이 쉽도록 해줍니다.
기본적인 사용법에 대해서만 썼습니다.
더 자세한 방법은 구글링을 해보시면 좋겠습니다.
LTspice 자체가 무료이다 보니 많은 사람들이 사용하고 있어서 더 많은 부품과 더 자세한 사용법을 찾으실 수 있을 것입니다.
